Особенности системы FILIN-249
- Острофокусная рентгеновская трубка на 320кВ
- Возможно оснащение комплекса трубками на 225кв или 450кВ
- Современный плоскопанельный рентгенотелевизионный детектор изображения
- 10-ти осевой манипулятор для объектов контроля
- Вертикальная система просвечивания привычна для большинства операторов
- Пять предметных столиков для просвечивания с независимыми системами наклона
- Возможность контроля на пленку или фосфорные пластины
- Наклонная траверса для рентгеновской трубки и детектора
- Выдвижной зажимной патрон для контроля длинномерных изделий

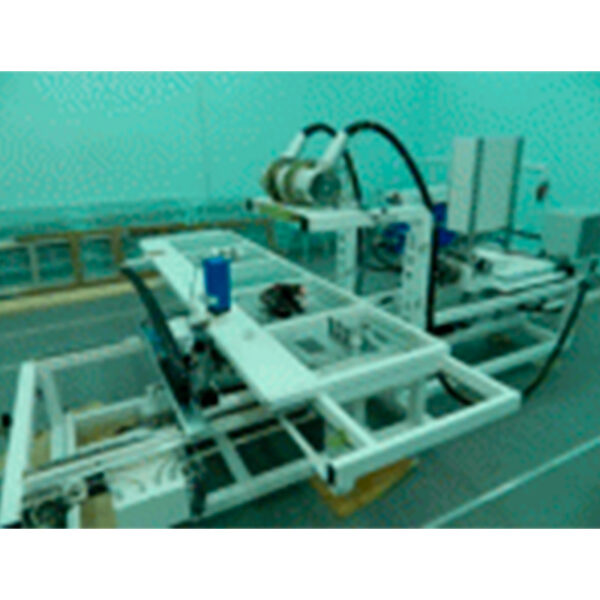

Комплекс предназначен для установки в стационарном рентгенозащитном помещении. Особенность комплекса, по сравнению со стандартными C-ARM и U-ARM системами, состоит в возможности одновременной загрузки в камеру контроля до 5-ти изделий размерами 400*400*400мм или большего количества более мелких изделий. Это избавляет оператора от необходимости входить в камеру для перезагрузки каждого объекта и обеспечивается благодаря наличию 5-ти подвижных предметных столиков.
Каждый из столиков способен наклоняться на ±30° или ±45° относительно горизонта, в то время как траверса с трубкой и детектором наклоняется в перпендикулярной плоскости. Таким образом, оператор может выбрать практически любой ракурс просвечивания для каждой детали.
Смена столика с изделием и изменения ракурса съемки осуществляются дистанционно, причем возможно, как ручное управление, так и перемещение по заданной программе.
Установка снабжена также модулем с выдвижным зажимным патроном, позволяющим контролировать изделия, требующие вращения на 360°, например, колесо турбины или кольцевое сварное соединение.
Вся система предельно автоматизирована и поддерживает как ручной, так и автоматический режимы работы. В ручном режиме оператор по рентгенотелевизионному изображению, регистрируемому в реальном времени, выбирает участок контроля и ракурс съемки, после чего регистрирует и сохраняет в архив качественный статический снимок. В автоматическом режиме система автоматически выполняет серию снимков в заданных позициях по заранее заданным программам. Поддерживается функция запоминания работы операторов для последующего автоматического выполнения. Одна из особенностей программного обеспечения — возможность определения координаты выбранного дефекта в направлении просвечивания. Возможна запись видеороликов процесса контроля. Управление рентгенотелевизионным комплексом осуществляется дистанционно с рабочего места оператора при помощи 4-х камерной системы видеонаблюдения.
При дооснащении установки опциональным программно-аппаратным пакетом для рентгеновской 3D-томографии, возможно получение 3D-моделей объектов контроля закрепленных в выдвижном патроне.
